Hřebenové těsnění MITes HT® - Víko Sekundárního nátrubku

Produkty / Těsnění / Hřebenové těsnění MITes HT® - Víko Sekundárního nátrubku

O produktu

Hřebenové těsnění pro utěsnění přírubového spoje víka sekundárního nátrubku PG.

Části těsnění

Nosný hřeben: Vyroben z nerezové oceli 1.4571 (316Ti). Dvojitý hřeben s možností kontroly meziprostoru. Grafitové obložení: Umístěno na obou stranách nosného hřebene. Vyrobeno z expandovaného grafitu (min. 99,85% C). Grafitové obložení je následně upraveno tak, aby bylo minimalizováno riziko pádu cizích předmětů (přetoků grafitu) do technologie, což zvyšuje bezpečnost a spolehlivost celého systému.

Snížení zatížení

10%
Srovnání prodloužení u svorníku – М52x5 – 20 ks Původní těsnění Nikl – 0,40 mm Nové MITes HT těsnění – 0,36 mm

Legislativa

Část VZ dle zák. 263/2016 Sb., BT2, §12, odst.2, písm. b) vyhl. 358/2016 Sb

Instalace a použití

Víko vytváří tlak na grafitové obložení, které je vtlačováno do drážek nosného hřebene na obou stranách. Potřebná přítlačná síla je vyvíjena utahováním matic svorníků, což zajišťuje správné a rovnoměrné stlačení těsnění a dosažení požadované těsnosti.

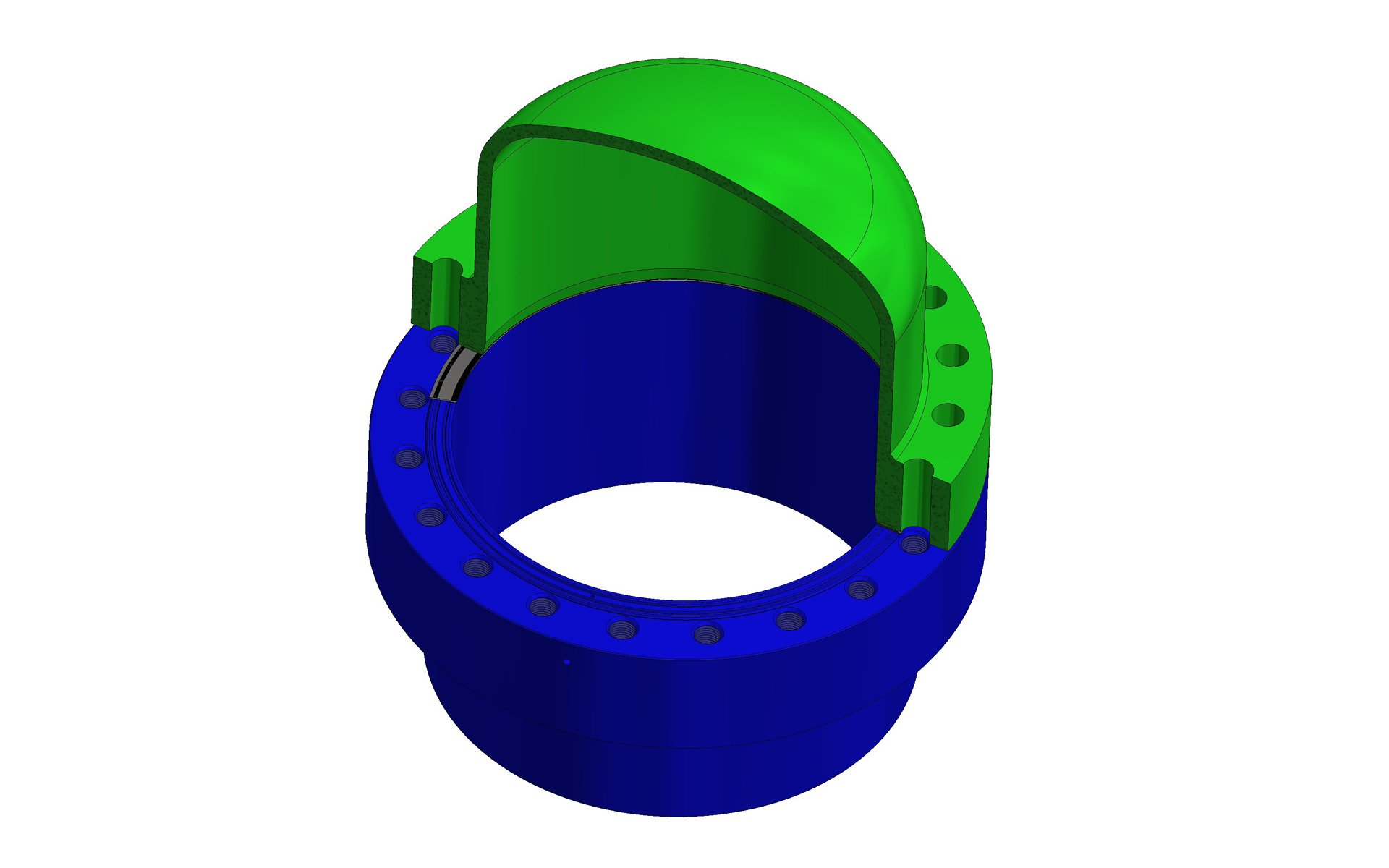

3D model

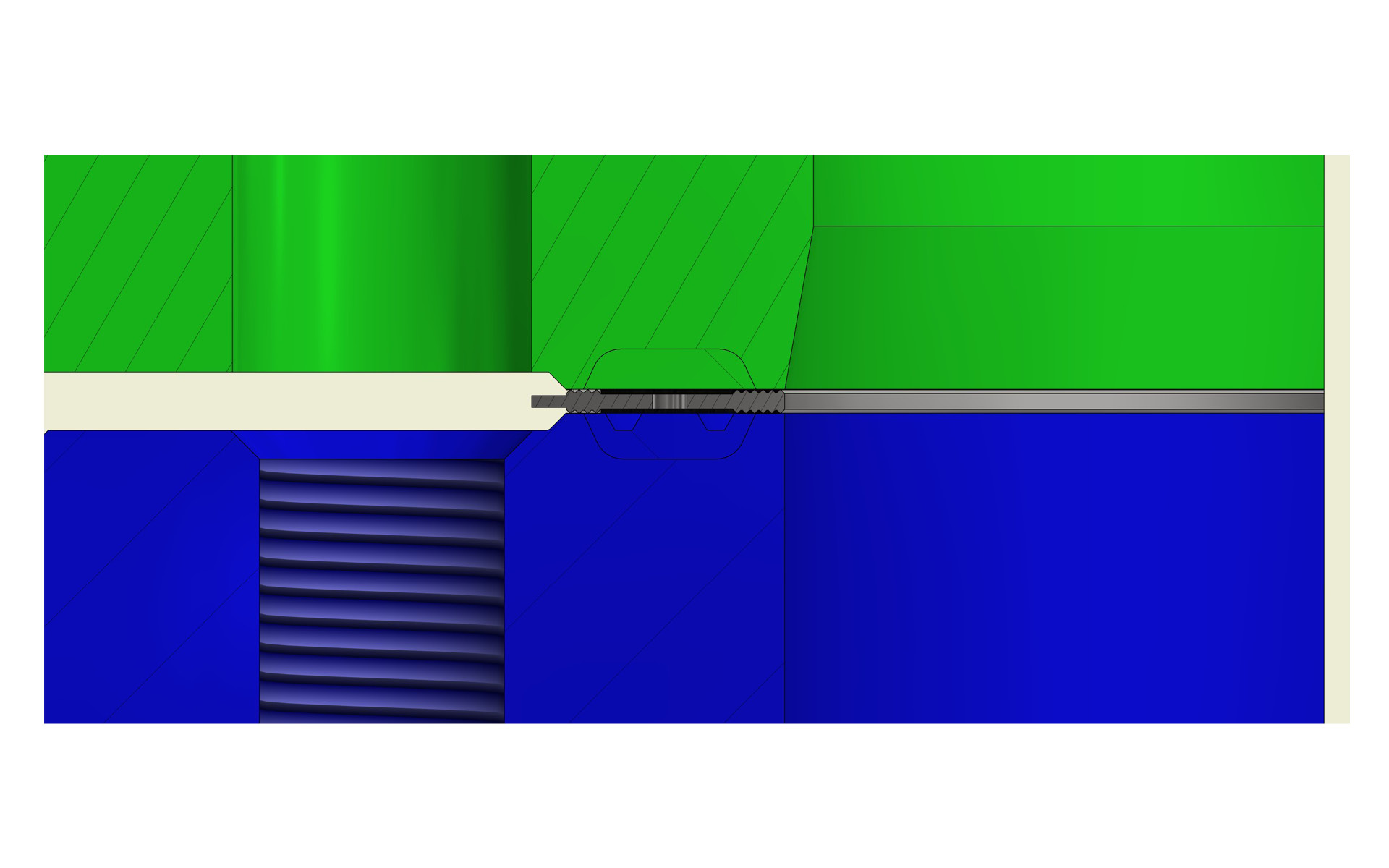

2D model

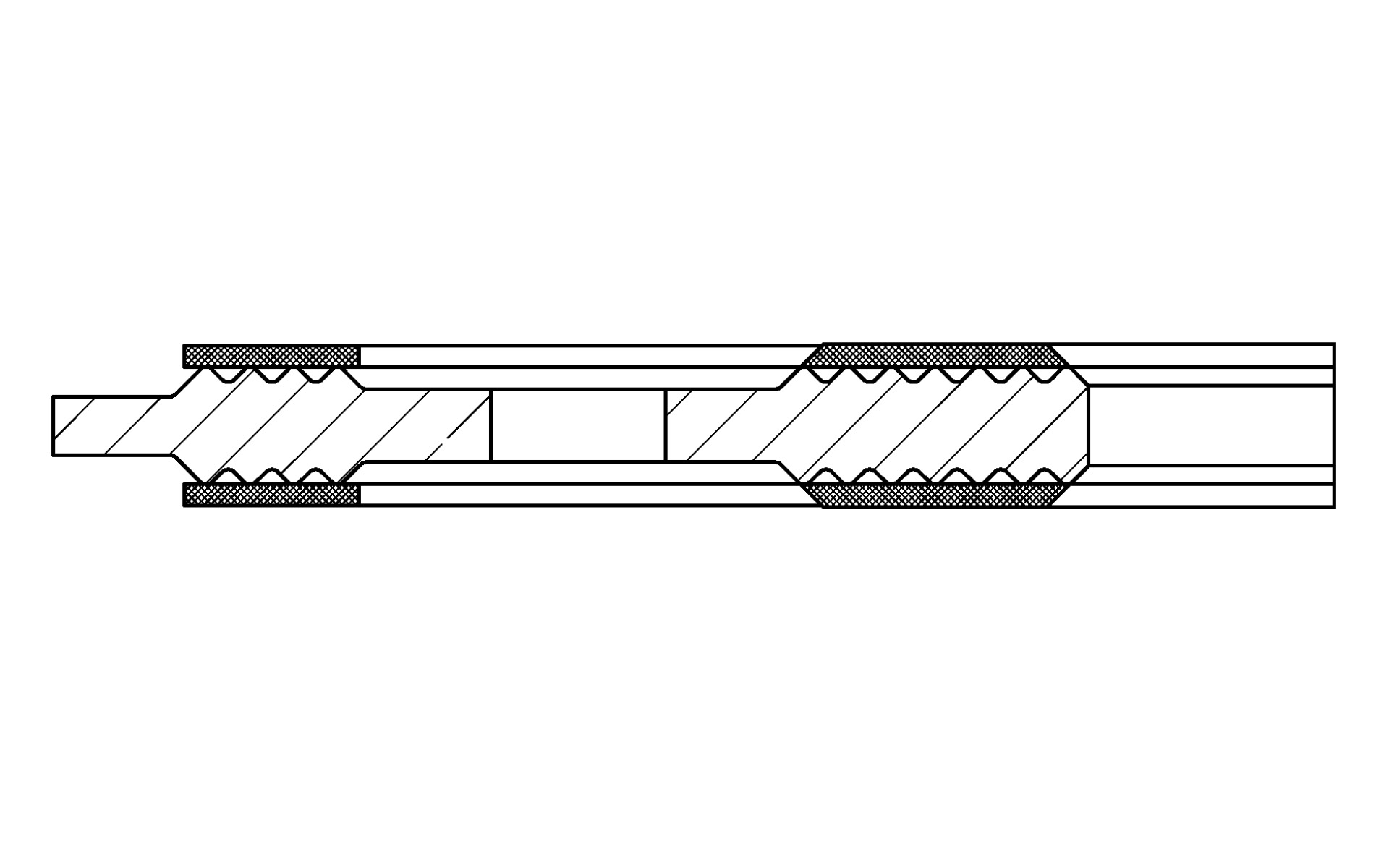

Technický výkres

První nasazení 10/1998Jaderná elektrárna Dukovany

560+ Dodaných těsnících kompletů

Karta produktu

Hřebenové těsnění MITes HT® - Víko Sekundárního nátrubku

Stáhnout PDF →
