Sekundární těsnění MiHD® - Hlavní dělící rovina HCČ

Produkty / Těsnění / Sekundární těsnění MiHD® - Hlavní dělící rovina HCČ

O produktu

Grafitové sekundární těsnění HDR hlavního cirkulačního čerpadla typu 317 je konstruováno tak, aby poskytovalo dodatečnou úroveň těsnosti a umožňovalo kontrolu těsnosti pomocí vytvořeného meziprostoru.

Části těsnění

Dosedací mezikruží: Vyrobeno z nerezové oceli 1.4571 (316Ti). Grafitový kroužek: Složen z vnitřního pružného grafitového kroužku, který je oboustranně obložen závěrnými kroužky. Tato vícevrstvá konstrukce zajišťuje vysokou spolehlivost a účinnost těsnění. Přítlačný prstenec: Vyrobeno z nerezové oceli 1.4571 (316Ti).

Legislativa

Část VZ dle zák. 263/2016 Sb., BT2, §12, odst.3, písm. a) vyhl. 358/2016 Sb

Instalace a použití

Sekundární těsnění je stlačováno mezi horním přítlačným prstencem a dosedacím mezikruží, čímž se dosahuje požadované tangenciální deformace pro dosažení těsnosti mezi ulitou a vyjímatelnou částí. Potřebná přítlačná síla pro dosažení těsnosti je vyvíjena utahováním šroubů, což zajišťuje správné usazení a funkčnost těsnění.

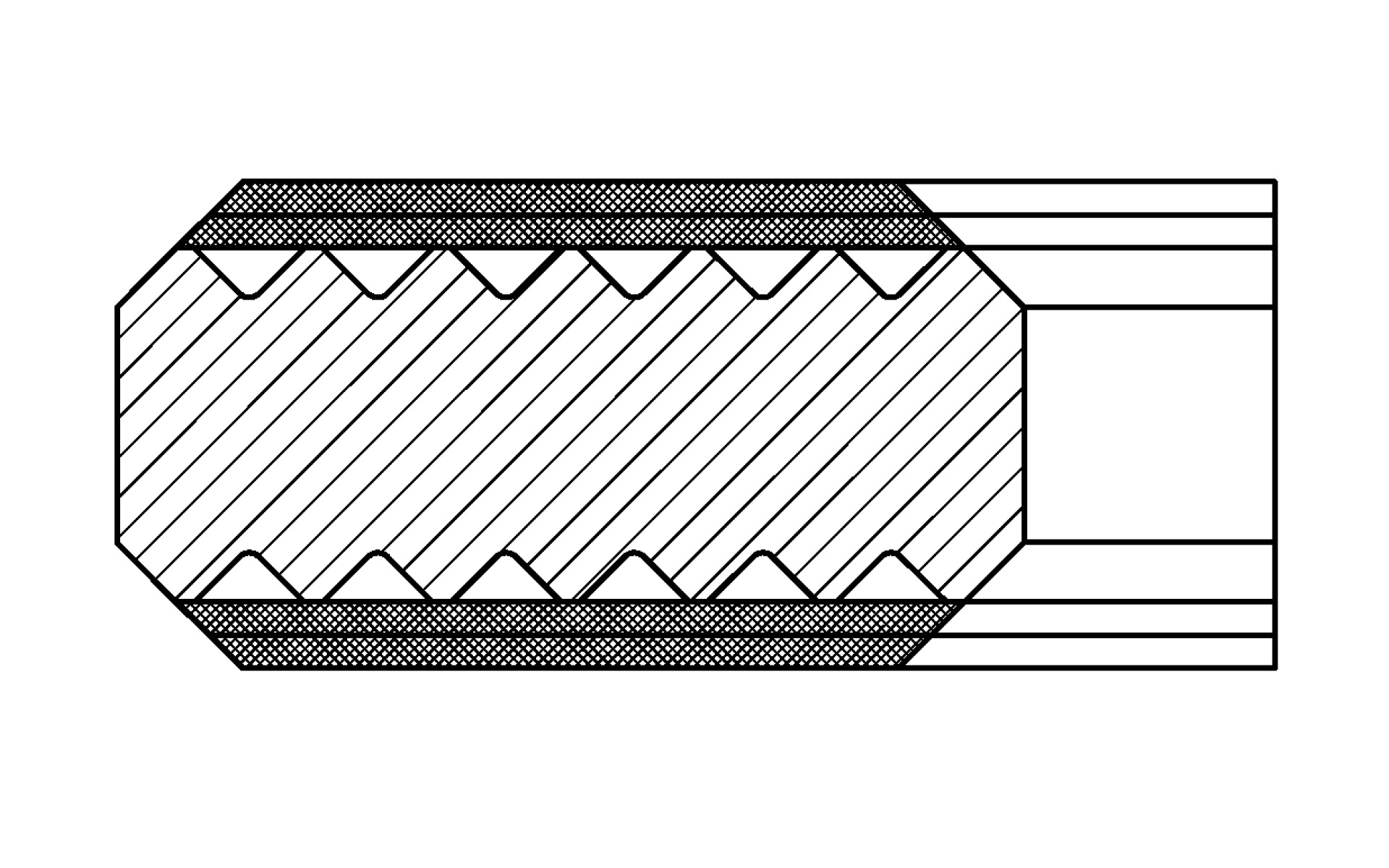

Technický výkres

První nasazení 02/2017Jaderná elektrárna Dukovany

30+ Dodaných těsnících kompletů

Karta produktu

Sekundární těsnění MiHD® - Hlavní dělící rovina HCČ

Stáhnout PDF →
